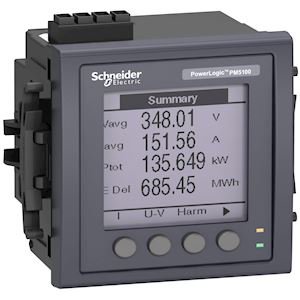

SCHNEIDER ELECTRIC PowerLogic - centrale de mesure - PM5100 REF : METSEPM5100
Description
Cet appareil de mesure contrôle et indique les consommations d'électricité au sein d'une installation...
Détails du produit : PowerLogic - centrale de mesure - PM5100
Cet appareil de mesure contrôle et indique les consommations d'électricité au sein d'une installation électrique. Installé en face avant d'armoire. il permet ainsi de prévenir les consommations énergétiques excessives et réduire les coûts. La centrale de mesure PowerLogic PM5100 encastrée est un produit unitaire livré sans accessoire. Produit tout en un facile à installer et à paramétrer. Ajouter 3 transformateurs d'intensité (à choisir selon le calibre d'utilisation). Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12. CEI 61010-1. CEI 61010-2-030. CEI 61326-1. ETSI. EN 300 328. ETSI EN 301 487-1. Ce produit est certifié Green Premium. l'écolabel promesse de performances durables et respectueuses de l'environnement. Il est également conforme ROHS UE. Produit adapté aux applications muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : METSEPM5100
| type d'énergie | Puissance effective et puissance réactive |
|---|---|
| indication | Graphique |
| plage de mesure de la fréquence | 47.0 63.0 Hz |
| ampèremètre | Oui |
| type de compteur | électronique |
| tension d'alimentation CA 50 Hz | 100.0 415.0 V |
| modèle | Transformateur de mesure |
| plage de mesure | 690.0 V |
| varmètre | Oui |
| tension d'alimentation CA 60 Hz | 100.0 415.0 V |
| type de tension | AC/DC |
| type d'affichage | Numérique |
| compte-tours | Non |
| adapté à | Achat |
| tension d'alimentation CC | 125.0 250.0 V |
| tension nominale (Un) N-L | 400.0 | 20.0 V |
| fréquencemètre | Oui |
| tension nominale (Un) L-L | 690.0 | 35.0 V |
| compteur d'impulsions | Non |
| voltmètre | Oui |
| adapté à une prise RJ | Non |
| facteur de puissance cos phi | Oui |
| puissance effective | Oui |
| appareil de mesure de la puissance effective | Oui |
| courant nominal (In) | 5.0 A |
| mode de pose | Montage frontal |
| courant nominal (In) | 5.0 |
| classe de précision puissance active selon IEC 62053-22 | 0.5S |
| nombre d?entrées analogiques | 0.0 |
| écran | LCD |
| type de pôle | Trois conducteurs/quatre conducteurs |
| nombre d?entrées numériques | 0.0 |
| puissance apparente | Oui |
| classe de précision puissance réactive selon IEC 62053-23 | Autre |
| type de montage | Montage frontal |
| courant maximal (Imax) | 8.5 A |
| angle de phase (cos phi) | Non |
| fréquence d'échantillonnage | 6400.0 Hz |
| nombre de sorties analogiques | 0.0 |
| puissance réactive | Oui |
| courant maximal (Imax) | 20.0 |
| angle de phase (cos phi) | Oui |
| nombre de sorties numériques | 1.0 |
| raccordements Ethernet | 0.0 |
| nombre d'entrées de mesure de tension | 4.0 |
| type de tarif | Tarif simple |
| nombre d'entrées de mesure du courant | 6.0 |
| mesure d'harmoniques | Oui |
| classe de précision | 0.5 |
| classe de protection (IP) | IP30 |
| type de mesure de la courbe de charge | Oui |
| blocage de retour | Non |
| tension d'alimentation DC | 125.0 250.0 V |
| étalonné | Non |
| degré de protection (NEMA) | 1 |
| type de tension d?alimentation | AC/DC |
| indice de protection (IP) | IP30 |
| largeur en nombre de modules | 0.0 |
| sortie d'impulsion | électrique |
| sortie d'impulsion | Optique |
| écran déporté | Non |
| type d'impulsion | S0 |
| type d'interface | RS-485 |
| taux d'impulsion | 9999999.0 | 1.0 Imp/kWh (kvarh) |
| résolution d'écran (horizontale) | 128.0 px |
| résolution d'écran (verticale) | 128.0 px |
| avec interface de communication RS-485 | Non |
| section de raccordement cable rigide | 0.82 3.31 |
| avec interface de communication selon EN 62056-20 | Non |
| avec interface de communication KNX | Non |
| protocole pris en charge pour PROFIBUS | Non |
| signature EDL40 | Non |
| mesure de la fréquence | Oui |
| avec interface de communication M-Bus | Non |
| avec code de blocage | Non |
| largeur | 112.0 mm |
| largeur | 102.0 mm |
| nombre de positions | 2.0 |
| hauteur | 101.2 mm |
| hauteur | 112.0 mm |
| profondeur | 89.0 mm |
| supporte le protocole OPC UA PubSub | Non |
| affichage | Graphique |
| protocole pris en charge pour MODBUS | Non |
| protocole pris en charge pour MODBUS | Oui |
| fréquence | 60.0 | 50.0 Hz |
| supporte protocole Modbus | Non |
| supporte protocole Modbus | Oui |
| protocole pris en charge pour LON | Non |
| avec journal d'audit (audit log) | Non |
| avec signature firmware | Non |
| classe de protection (IP), face avant | Autre |
| protocole pris en charge pour PROFINET IO | Non |
| avec journal des événements de sécurité (security event log) | Oui |
| avec contrôle d'accès basé sur les rôles (RBAC) | Non |
| webserveur avec protocole de transfert HTTPS | Non |
| protocole pris en charge pour autres systèmes de bus | Oui |
| stockage de valeurs maximal | Oui |
| supporte le protocole IEC 61850 Ethernet | Non |
| stockage de valeur minimal | Oui |
| mémoire de valeur mesurée | Non |
