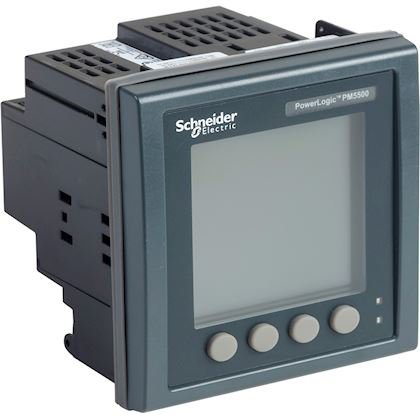

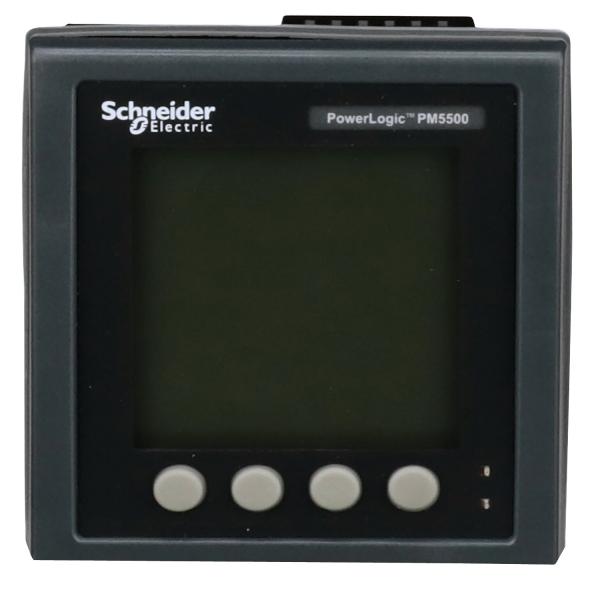

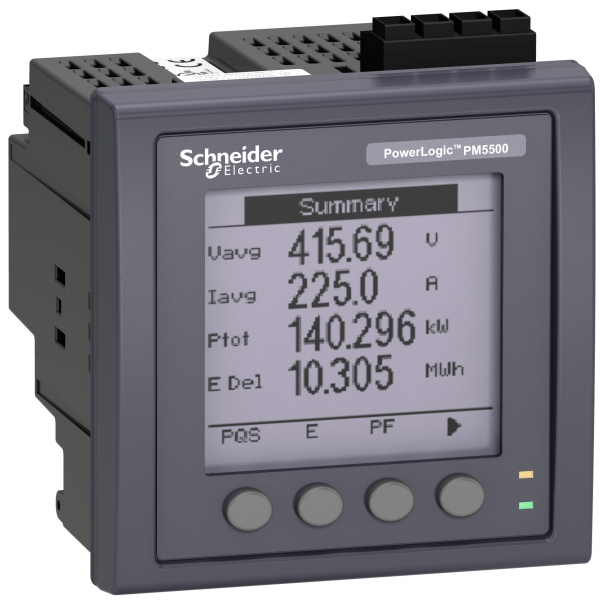

SCHNEIDER ELECTRIC PowerLogic - centrale de mesure - PM5560 - IP+RS485 - mémoire - 4E/2S REF : METSEPM5560
Description
Cet appareil de mesure contrôle et indique les consommations d'électricité au sein d'une installation...
Détails du produit : PowerLogic - centrale de mesure - PM5560 - IP+RS485 - mémoire - 4E/2S
Cet appareil de mesure contrôle et indique les consommations d'électricité au sein d'une installation électrique. Installé en face avant d'armoire. il permet ainsi de prévenir les consommations énergétiques excessives et réduire les coûts. Le compteur fournit une précision de classe 0.2S selon la norme CEI 62053-22 et 128 échantillons par cycle. La centrale de mesure PowerLogic PM5500 encastrée est un produit unitaire livré sans accessoire. Produit tout en un facile à installer et à paramétrer. Ajouter 3 transformateurs d'intensité (à choisir selon le calibre d'utilisation). Ce compteur dispose également de la surveillance directe du courant neutre. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12. CEI 61010-1. CEI 61010-2-030. CEI 61326-1. ETSI. EN 300 328. ETSI EN 301 487-1. Ce produit est certifié Green Premium. l'écolabel promesse de performances durables et respectueuses de l'environnement. Il est également conforme ROHS UE. La plage de tension de mesure entre les phases est de 20V à 690V CA entre 45hz et 65Hz. La plage de mesure entre la phase et le neutre est de 20V à 400V CA entre 45Hz et 65Hz. Produit adapté aux applications muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020. Les capacités de communication intégrées permettent la prise en charge du protocole DNP 3.0. l'accès à un serveur Web embarqué et une passerelle série vers Ethernet. Le compteur dispose également de quatre entrées numériques avec prise en charge de WAGES et de deux sorties numériques. Il dispose de 52 alarmes configurables et prend en charge jusqu'à huit grilles tarifaires. Il dispose de 52 alarmes configurables et prend en charge jusqu'à huit grilles tarifaires.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : METSEPM5560
type de compteur | électronique |
---|---|
indication | Graphique |
modèle | Transformateur de mesure |
type d'énergie | Puissance effective et puissance réactive |
plage de mesure | 20.0 | 690.0 V |
adapté à | Achat |
type d'affichage | Numérique |
tension nominale (Un) N-L | 20.0 | 400.0 V |
tension nominale (Un) L-L | 690.0 | 35.0 V |
facteur de puissance cos phi | Oui |
mode de pose | Montage frontal |
puissance effective | Oui |
courant nominal (In) | 5.0 A |
type de pôle | Trois conducteurs/quatre conducteurs |
type de montage | Montage frontal |
avec interface de communication RS-485 | Oui |
puissance apparente | Oui |
angle de phase (cos phi) | Non |
puissance réactive | Oui |
courant maximal (Imax) | 10.0 A |
type de tarif | Multitarif |
mesure d'harmoniques | Oui |
commande tarifaire | Externe |
type de tension | AC/DC |
classe de protection (IP) | IP30 |
classe de précision | 0.2 |
type de mesure de la courbe de charge | Oui |
blocage de retour | Non |
étalonné | Non |
indice de protection (IP) | IP30 |
degré de protection (NEMA) | 1 |
largeur en nombre de modules | 0.0 |
sortie d'impulsion | Optique |
type d'impulsion | S0 |
type d'interface | RS-485 |
taux d'impulsion | 9999999.0 | 1.0 Imp/kWh (kvarh) |
avec interface de communication selon EN 62056-20 | Non |
avec interface de communication KNX | Non |
mesure de la fréquence | Oui |
avec interface de communication M-Bus | Non |
signature EDL40 | Non |
avec code de blocage | Non |
largeur | 102.0 mm |
nombre de positions | 2.0 |
hauteur | 112.0 mm |
affichage | Graphique |
protocole pris en charge pour MODBUS | Oui |
fréquence | 60.0 | 50.0 Hz |
supporte protocole Modbus | Oui |
protocole pris en charge pour LON | Non |
stockage de valeurs maximal | Oui |
stockage de valeur minimal | Oui |
mémoire de valeur mesurée | Oui |
