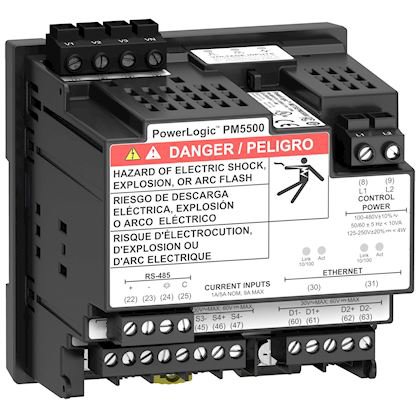

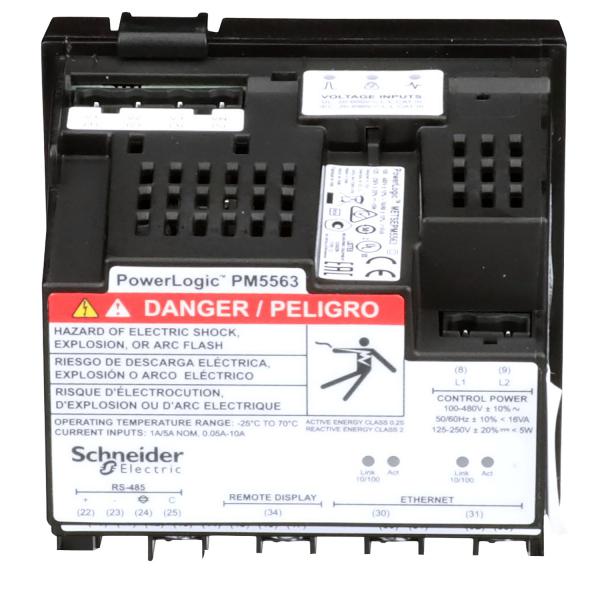

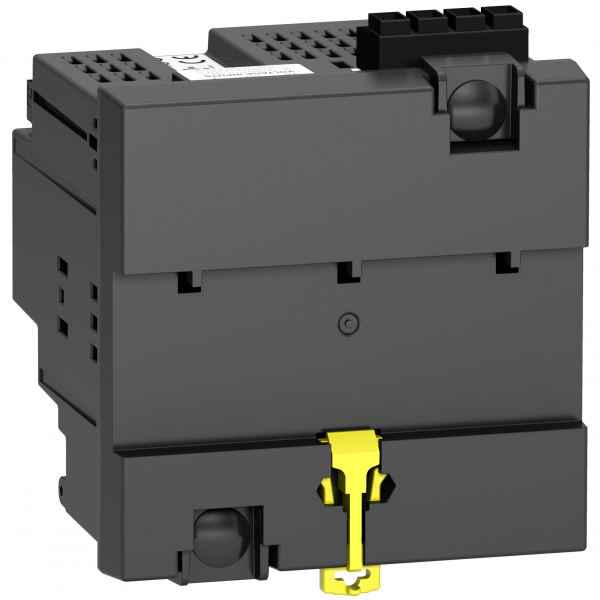

SCHNEIDER ELECTRIC PowerLogic - Centrale de mesure - PM5563 - IP+RS485 - mémoire - 4E/2S sans visu REF : METSEPM5563
Description
Cet appareil de mesure contrôle et indique les consommations d'électricité au sein d'une installation...
Cet appareil de mesure contrôle et indique les consommations d'électricité au sein d'une installation...
Détails du produit : PowerLogic - Centrale de mesure - PM5563 - IP+RS485 - mémoire - 4E/2S sans visu
Cet appareil de mesure contrôle et indique les consommations d'électricité au sein d'une installation électrique. Installé en face avant d'armoire. il permet ainsi de prévenir les consommations énergétiques excessives et réduire les coûts. La centrale de mesure PowerLogic PM5500 encastrée est un produit unitaire livré sans accessoire. Produit tout en un facile à installer et à paramétrer. Ajouter 3 transformateurs d'intensité (à choisir selon le calibre d'utilisation). Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12. CEI 61010-1. CEI 61010-2-030. CEI 61326-1. ETSI. EN 300 328. ETSI EN 301 487-1. Produit adapté aux applications muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020.
Cet appareil de mesure contrôle et indique les consommations d'électricité au sein d'une installation électrique. Installé en face avant d'armoire. il permet ainsi de prévenir les consommations énergétiques excessives et réduire les coûts. La centrale de mesure PowerLogic PM5500 encastrée est un produit unitaire livré sans accessoire. Produit tout en un facile à installer et à paramétrer. Ajouter 3 transformateurs d'intensité (à choisir selon le calibre d'utilisation). Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12. CEI 61010-1. CEI 61010-2-030. CEI 61326-1. ETSI. EN 300 328. ETSI EN 301 487-1. Ce produit est certifié Green Premium. l'écolabel promesse de performances durables et respectueuses de l'environnement. Il est également conforme ROHS UE. Produit adapté aux applications muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : METSEPM5563
| type d'énergie | Puissance effective et puissance réactive |
|---|---|
| tension d'alimentation CA 50 Hz | 100.0 480.0 V |
| type de compteur | électronique |
| plage de mesure de la fréquence | 45.0 65.0 Hz |
| ampèremètre | Oui |
| indication | Autre |
| modèle | Transformateur de mesure |
| tension d'alimentation CA 60 Hz | 100.0 480.0 V |
| type de tension | AC/DC |
| varmètre | Oui |
| plage de mesure | 690.0 V |
| type d'affichage | Numérique |
| tension d'alimentation CC | 125.0 250.0 V |
| compte-tours | Non |
| adapté à | Achat |
| tension nominale (Un) N-L | 20.0 | 400.0 V |
| fréquencemètre | Oui |
| compteur d'impulsions | Non |
| tension nominale (Un) L-L | 690.0 | 35.0 V |
| voltmètre | Oui |
| facteur de puissance cos phi | Oui |
| adapté à une prise RJ | Non |
| appareil de mesure de la puissance effective | Oui |
| mode de pose | DRA (DIN-rail adapter) |
| courant nominal (In) | 5.0 A |
| puissance effective | Oui |
| courant nominal (In) | 5.0 |
| mode de pose | Encastré |
| type de pôle | Trois conducteurs/quatre conducteurs |
| écran | Optionnel |
| classe de précision puissance active selon IEC 62053-22 | 0.2S |
| nombre d?entrées analogiques | 0.0 |
| type de montage | Encastré |
| classe de précision puissance réactive selon IEC 62053-23 | Autre |
| nombre d?entrées numériques | 2.0 |
| type de montage | DRA (DIN-rail adapter) |
| puissance apparente | Oui |
| puissance réactive | Oui |
| courant maximal (Imax) | 10.0 A |
| courant maximal (Imax) | 20.0 |
| angle de phase (cos phi) | Oui |
| fréquence d'échantillonnage | 12800.0 Hz |
| angle de phase (cos phi) | Non |
| nombre de sorties analogiques | 0.0 |
| raccordements Ethernet | 0.0 |
| nombre de sorties numériques | 4.0 |
| nombre d'entrées de mesure de tension | 4.0 |
| type de tarif | Multitarif |
| nombre d'entrées de mesure du courant | 8.0 |
| commande tarifaire | Externe |
| mesure d'harmoniques | Oui |
| type de mesure de la courbe de charge | Oui |
| classe de précision | 0.2 |
| classe de protection (IP) | IP30 |
| blocage de retour | Non |
| tension d'alimentation DC | 125.0 250.0 V |
| étalonné | Non |
| indice de protection (IP) | IP30 |
| degré de protection (NEMA) | 1 |
| type de tension d?alimentation | AC/DC |
| largeur en nombre de modules | 6.0 |
| homologation | National |
| sortie d'impulsion | Optique |
| écran déporté | Non |
| type d'interface | RS-485 |
| type d'impulsion | S0 |
| taux d'impulsion | 1.0 | 9999999.0 Imp/kWh (kvarh) |
| résolution d'écran (horizontale) | 128.0 px |
| résolution d'écran (verticale) | 128.0 px |
| section de raccordement cable rigide | 0.82 3.31 |
| avec interface de communication RS-485 | Oui |
| avec interface de communication selon EN 62056-20 | Non |
| avec interface de communication KNX | Non |
| protocole pris en charge pour PROFIBUS | Non |
| signature EDL40 | Non |
| mesure de la fréquence | Oui |
| avec interface de communication M-Bus | Non |
| largeur | 102.0 mm |
| avec code de blocage | Non |
| largeur | 112.0 mm |
| hauteur | 112.0 mm |
| nombre de positions | 2.0 |
| hauteur | 101.2 mm |
| profondeur | 89.0 mm |
| supporte le protocole OPC UA PubSub | Non |
| protocole pris en charge pour MODBUS | Oui |
| affichage | Autre |
| fréquence | 50.0 | 60.0 Hz |
| supporte protocole Modbus | Oui |
| avec journal d'audit (audit log) | Oui |
| protocole pris en charge pour LON | Non |
| avec signature firmware | Non |
| classe de protection (IP), face avant | Autre |
| protocole pris en charge pour PROFINET IO | Non |
| avec journal des événements de sécurité (security event log) | Oui |
| avec contrôle d'accès basé sur les rôles (RBAC) | Non |
| webserveur avec protocole de transfert HTTPS | Oui |
| protocole pris en charge pour autres systèmes de bus | Oui |
| stockage de valeurs maximal | Oui |
| stockage de valeur minimal | Oui |
| supporte le protocole IEC 61850 Ethernet | Non |
| mémoire de valeur mesurée | Oui |
