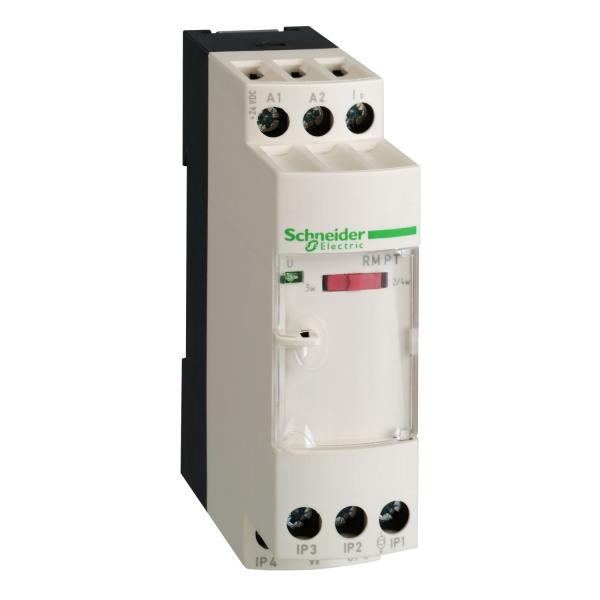

SCHNEIDER ELECTRIC Zelio - émetteur de températ. pr sondes Universal Pt100 -100..100°C/-148..212°F REF : RMPT20BD
Description
A quoi sert ce produit ?
Ce produit est un transmetteur de température pour sondes...
Détails du produit : Zelio - émetteur de températ. pr sondes Universal Pt100 -100..100°C/-148..212°F
A quoi sert ce produit ?
Ce produit est un transmetteur de température pour sondes Pt100 universelles qui convertit les mesures de température en signaux analogiques à des fins de surveillance et de contrôle. Il offre une mesure précise de la température avec une grande fiabilité et des fonctions de protection. garantissant des données exactes pour les applications critiques.
Quelles sont les informations techniques et d'installation du produit ?
Les principaux avantages comprennent la protection contre les inversions de polarité. la protection contre les surtensions. la protection contre les courts-circuits et une grande précision de répétition. Le RMPT20BD peut être installé sur un rail DIN de 35 mm ou une plaque de montage. ce qui le rend polyvalent pour diverses configurations. Le produit comprend le transmetteur de température et est compatible avec les sondes Pt100. prenant en charge les configurations à 2. 3 ou 4 fils.
Quelles sont les informations sur la gamme de produits ?
La gamme Harmony Analog offre des performances robustes. une installation facile et une compatibilité avec diverses normes industrielles.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : RMPT20BD
| type d'alimentation électrique | Actif |
|---|---|
| tension d'alimentation assignée CA | - V |
| fréquence de fonctionnement nominale | - Hz |
| tension d'alimentation assignée CC | 24.0 24.0 V |
| nombre de plages d'entrée -60 mV ... +60 mV | 0.0 |
| nombre de plages d'entrée -100 mV ... +100 mV | 0.0 |
| nombre de plages d'entrée -300 mV ... +300 mV | 0.0 |
| nombre de plages d'entrée -500 mV ... +500 mV | 0.0 |
| nombre de plages d'entrée -1 V ... +1 V | 0.0 |
| nombre de plages d'entrée -2 V ... +2 V | 0.0 |
| nombre de plages d'entrée -2,5 V ... +2,5 V | 0.0 |
| nombre de plages d'entrée -5 V ... +5 V | 0.0 |
| nombre de plages d'entrée -10 V ... +10 V | 0.0 |
| nombre de plages d'entrée -20 V ... +20 V | 0.0 |
| nombre de plages d'entrée 0 mV ... 60 mV | 0.0 |
| nombre de plages d'entrée 0 mV ... 100 mV | 0.0 |
| nombre de plages d'entrée 0 mV ... 200 mV | 0.0 |
| nombre de plages d'entrée 0 mV ... 300 mV | 0.0 |
| nombre de plages d'entrée 0 mV ... 500 mV | 0.0 |
| nombre de plages d'entrée 0 V ... 1 V | 0.0 |
| nombre de plages d'entrée 0 V ... 2 V | 0.0 |
| nombre de plages d'entrée 0 V ... 2,5 V | 0.0 |
| nombre de plages d'entrée 0 V ... 5 V | 0.0 |
| nombre de plages d'entrée 0 V ... 10 V | 1.0 |
| nombre de plages d'entrée 0 V ... 20 V | 0.0 |
| nombre de plages d'entrée 0 V ... 24 V | 0.0 |
| nombre de plages d'entrée 0 V ... 30 V | 0.0 |
| nombre de plages d'entrée 1 V ... 5 V | 0.0 |
| nombre de plages d'entrée 2 V ... 10 V | 0.0 |
| nombre de plages d'entrée +5 V ... -5 V | 0.0 |
| nombre de plages d'entrée +10 V ... -10 V | 0.0 |
| nombre de plages d'entrée 5 V ... 0 V | 0.0 |
| nombre de plages d'entrée 5 V ... 1 V | 0.0 |
| nombre de plages d'entrée 10 V ... 0 V | 0.0 |
| nombre de plages d'entrée 10 V ... 2 V | 0.0 |
| nombre de plages d'entrée 0 mA ... 5 mA | 0.0 |
| nombre de plages d'entrée 0 mA ... 10 mA | 0.0 |
| nombre de plages d'entrée 0 mA ... 20 mA | 1.0 |
| nombre de plages d'entrée 4 mA ... 20 mA | 1.0 |
| nombre de plages d'entrée -5 mA ... +5 mA | 0.0 |
| nombre de plages d'entrée -10 mA ... +10 mA | 0.0 |
| nombre de plages d'entrée -20 mA ... +20 mA | 0.0 |
| nombre de plages d'entrée 20 mA ... 0 mA | 0.0 |
| nombre de plages d'entrée 20 mA ... 4 mA | 0.0 |
| nombre de plages de sortie -60 mV ... +60 mV | 0.0 |
| nombre de plages de sortie -100 mV ... +100 mV | 0.0 |
| nombre de plages de sortie -300 mV ... +300 mV | 0.0 |
| nombre de plages de sortie -500 mV ... +500 mV | 0.0 |
| nombre de plages de sortie -1 V ... +1 V | 0.0 |
| nombre de plages de sortie -2 V ... +2 V | 0.0 |
| nombre de plages de sortie -2,5 V ... +2,5 V | 0.0 |
| nombre de plages de sortie -5 V ... +5 V | 0.0 |
| nombre de plages de sortie -10 V ... +10 V | 0.0 |
| nombre de plages de sortie -20 V ... +20 V | 0.0 |
| nombre de plages de sortie 0 mV ... 60 mV | 0.0 |
| nombre de plages de sortie 0 mV ... 100 mV | 0.0 |
| nombre de plages de sortie 0 mV ... 200 mV | 0.0 |
| nombre de plages de sortie 0 mV ... 300 mV | 0.0 |
| nombre de plages de sortie 0 mV ... 500 mV | 0.0 |
| nombre de plages de sortie 0 V ... 1 V | 0.0 |
| nombre de plages de sortie 0 V ... 2 V | 0.0 |
| nombre de plages de sortie 0 V ... 2,5 V | 0.0 |
| nombre de plages de sortie 0 V ... 5 V | 0.0 |
| nombre de plages de sortie 0 V ... 10 V | 0.0 |
| nombre de plages de sortie 0 V ... 20 V | 0.0 |
| nombre de plages de sortie 0 V ... 24 V | 0.0 |
| nombre de plages de sortie 0 V ... 30 V | 0.0 |
| nombre de plages de sortie 1 V ... 5 V | 0.0 |
| nombre de plages de sortie 2 V ... 10 V | 0.0 |
| nombre de plages de sortie +5 V ... -5 V | 0.0 |
| nombre de plages de sortie +10 V ... -10 V | 0.0 |
| nombre de plages de sortie 5 V ... 0 V | 0.0 |
| nombre de plages de sortie 5 V ... 1 V | 0.0 |
| nombre de plages de sortie 10 V ... 0 V | 0.0 |
| nombre de plages de sortie 10 V ... 2 V | 0.0 |
| nombre de plages de sortie 0 mA ... 5 mA | 0.0 |
| nombre de plages de sortie 0 mA ... 10 mA | 0.0 |
| nombre de plages de sortie 0 mA ... 20 mA | 0.0 |
| nombre de plages de sortie 4 mA ... 20 mA | 0.0 |
| nombre de plages de sortie -5 mA ... +5 mA | 0.0 |
| nombre de plages de sortie -10 mA ... +10 mA | 0.0 |
| nombre de plages de sortie -20 mA ... +20 mA | 0.0 |
| nombre de plages de sortie 20 mA ... 0 mA | 0.0 |
| nombre de plages de sortie 20 mA ... 4 mA | 0.0 |
| tension de commutation | 10.0 V |
| courant de commutation | 0.2 A |
| puissance de commutation | - VA |
| fréquence de commutation | 0.0 Hz |
| nombre de canaux | 1.0 |
| sortie de signalisation de défaut | Non |
| à sécurité intrinsèque selon EN 60947-5-6 NAMUR | Oui |
| séparation galvanique entre les entrées | Non |
| séparation galvanique entre l'entrée et la sortie | Non |
| séparation galvanique entre la sortie et la sortie | Non |
| séparation galvanique entre la tension d'alimentation et les autres circuits | Non |
| SIL conformément à IEC 61508 | Sans |
| hauteur | 78.0 mm |
| largeur | 25.0 mm |
| profondeur | 80.0 mm |
| puissance absorbée | - W |
| charge | 500.0 500.0 Ohm |
| influence de la charge | - %/100% |
| influence de la charge | - %/100 % |
| température d'utilisation | 0.0 60.0 °C |
| dérive de température | - %/K |
| type de boîtier | Autre |
| finition du raccordement électrique | Borne à vis |
| mode de pose | Barre profilée fixation à vis |
| indice de protection (IP) | IP20 |
