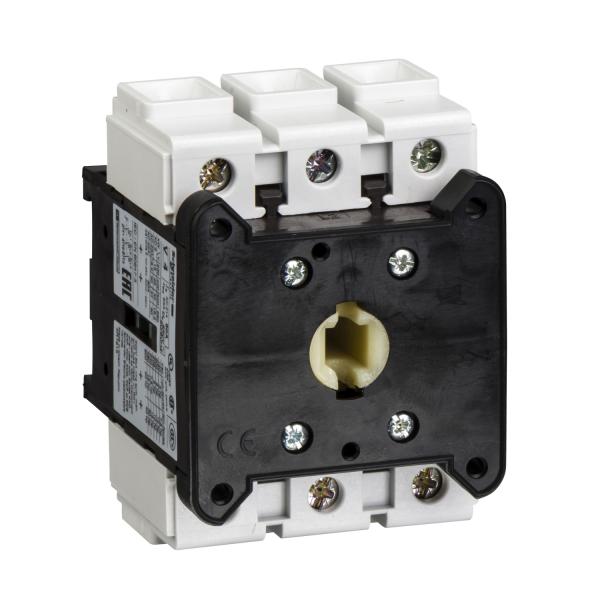

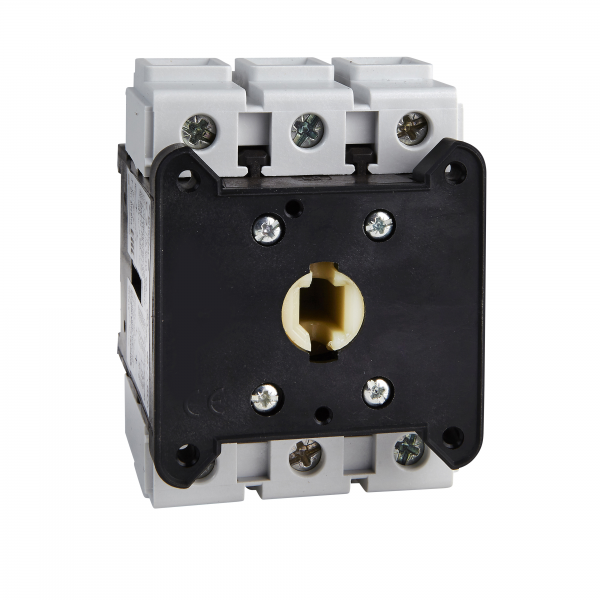

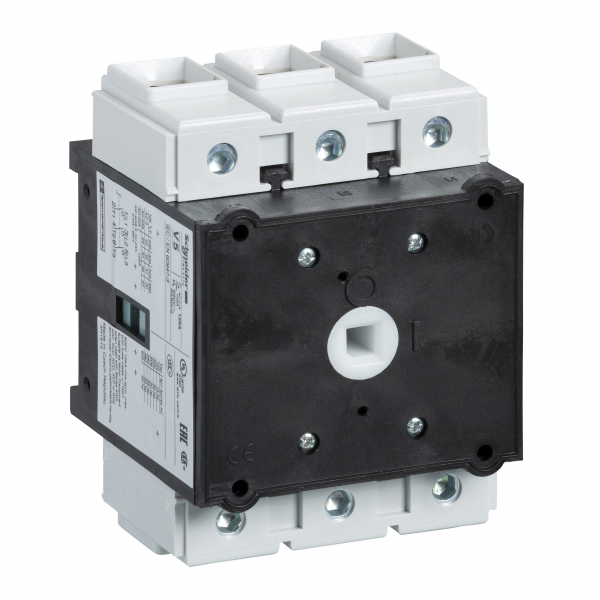

SCHNEIDER ELECTRIC TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P -63A REF : V3
Description
Corps de commutateur TeSys Vario. 3 pôles. 63 A/690 V. pour applications de commutation de moteur...
Fréquemment commandés avec ce produit
Détails du produit : TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P -63A
Corps de commutateur TeSys Vario. 3 pôles. 63 A/690 V. pour applications de commutation de moteur jusqu'à 22kW@400V AC-23. Il peut être utilisé pour commuter des circuits CC jusqu'à 250 V CC DC-1 à DC-5. en utilisant des contacts en série. Il permet de monter jusqu'à 4 modules complémentaires. raccordement par bornier à vis. montage sur rail DIN ou par fixation par vis. Pour être équipé d'une poignée afin de former un interrupteur-sectionneur opérationnel. plusieurs modèles de poignées sont disponibles. Modules complémentaires (pôle principal. pôle neutre. module de mise à la terre. contacts auxiliaires) et accessoires de montage disponibles (à commander séparément). Certifié multi-normes (IEC. UL. CSA. CCC. EAC. Marine).
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : V3
| finition interrupteur général | Non |
|---|---|
| nombre de pôles | 3.0 |
| finition interrupteur de maintenance/réparation | Non |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Non |
| finition de l'inverseur | Non |
| tension de fonctionnement normale | 690.0 690.0 V |
| nombre d'interrupteurs | 1.0 |
| puissance de fonctionnement nominale, AC-3, 400 V | 18.5 kW |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| courant permanent nominal (Iu) | 63.0 A |
| tension de fonctionnement nominale max. Ue en CA | 690.0 V |
| type de raccordement du circuit principal | Borne à vis |
| courant permanent nominal, AC-23, 400 V | 41.5 |
| courant permanent nominal, AC-21, 400 V | 63.0 |
| intensité de court-circuit nominale conditionnelle Iq | 10.0 kA |
| type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| puissance de fonctionnement nominale, AC-23, 400 V | 15.0 kW |
| courant nominal de courte durée admissible Icw | 0.756 kA |
| puissance de commutation à 400 V | - kW |
| degré de protection (NEMA) | - |
| largeur en nombre de modules | - |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Non |
| finition de l'élément d'actionnement | - |
| convient pour montage au sol | Non |
| largeur | 60.0 |
| adapté à une fixation frontale à 4 trous | Oui |
| hauteur | 83.0 |
| adapté à une fixation frontale centrale | Oui |
| profondeur | 65.0 |
| adapté à un montage en distributeur | Non |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | - |
| verrouillable | Non |
| classe de protection (IP), face avant | IP20 |
