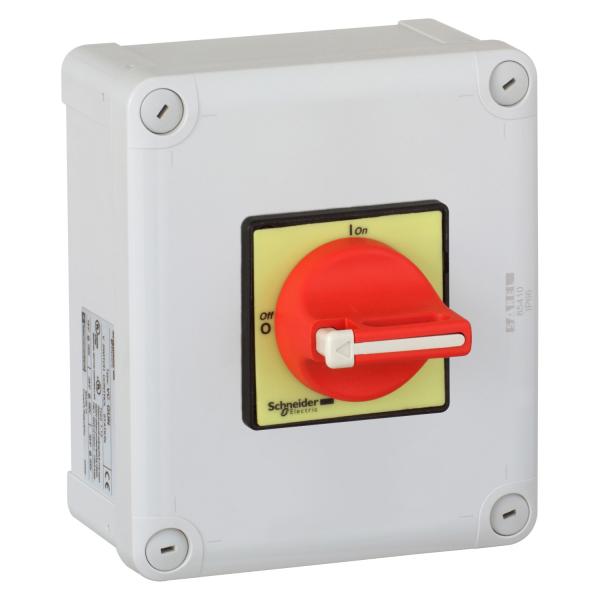

SCHNEIDER ELECTRIC TeSys Vario - Inter coffret ul 3x20a poignee cadenass REF : VC1GUN
Description
Ce démarreur TeSys fermé avec interrupteur-sectionneur. 20A/600V. permet la commutation principale...
Fréquemment commandés avec ce produit
Détails du produit : TeSys Vario - Inter coffret ul 3x20a poignee cadenass
Ce démarreur TeSys fermé avec interrupteur-sectionneur. 20A/600V. permet la commutation principale et d'arrêt d'urgence dans les applications de moteur jusqu'à 10hp à 600V. Ce coffret est équipé d'un corps d'interrupteur 3 pôles VarioV1. une poignée rotative rouge. une façade jaune avec marquage O/I. Il est possible de fixer 2 modules additionnels sur le corps interne de l'interrupteur (pôle principal. pôle neutre. module de mise à la terre. contacts auxiliaires). à commander séparément. Ce boîtier NEMA est de type 1 et type 12. protection IP65. plombable. cadenassable en position O-Off. Il est conforme aux normes UL/CSA ainsi qu'à la directive RoHS et à la règlementation REACh.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : VC1GUN
| finition interrupteur général | Oui |
|---|---|
| nombre de pôles | 3.0 |
| finition interrupteur de maintenance/réparation | Non |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| finition de l'inverseur | Non |
| tension de fonctionnement normale | 600.0 600.0 V |
| nombre d'interrupteurs | 1.0 |
| puissance de fonctionnement nominale, AC-3, 400 V | 7.5 kW |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| courant permanent nominal (Iu) | 25.0 A |
| tension de fonctionnement nominale max. Ue en CA | 690.0 V |
| type de raccordement du circuit principal | Borne à vis |
| courant permanent nominal, AC-23, 400 V | 21.8 |
| courant permanent nominal, AC-21, 400 V | 32.0 |
| intensité de court-circuit nominale conditionnelle Iq | 10.0 kA |
| type de construction de l'appareil | Appareil complet installé dans un boîtier |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| puissance de fonctionnement nominale, AC-23, 400 V | 11.0 kW |
| courant nominal de courte durée admissible Icw | 0.384 kA |
| puissance de commutation à 400 V | - kW |
| degré de protection (NEMA) | - |
| largeur en nombre de modules | - |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Non |
| finition de l'élément d'actionnement | Poignée tournante courte |
| convient pour montage au sol | Oui |
| largeur | 121.0 |
| adapté à une fixation frontale à 4 trous | Non |
| hauteur | 164.0 |
| adapté à une fixation frontale centrale | Non |
| profondeur | 132.0 |
| adapté à un montage en distributeur | Non |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | Rouge |
| verrouillable | Oui |
| classe de protection (IP), face avant | IP65 |
