SCHNEIDER ELECTRIC TeSys VCFN - interr.-sectionneur en coffret - 3P - 25A REF : VCFN32GE
Description
Ce démarreur fermé TeSys avec interrupteur-sectionneur. 3 pôles. pour la commutation principale et...
Fréquemment commandés avec ce produit
Détails du produit : TeSys VCFN - interr.-sectionneur en coffret - 3P - 25A

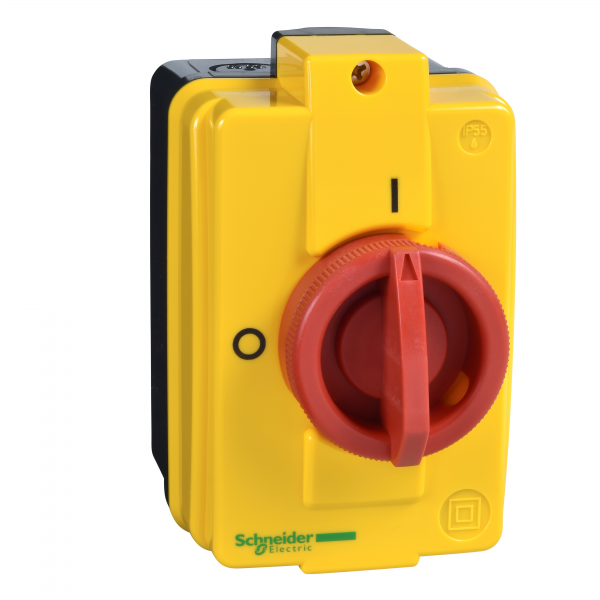

Ce démarreur fermé TeSys avec interrupteur-sectionneur. 3 pôles. pour la commutation principale et d'arrêt d'urgence dans les applications de moteurs jusqu'à 11kW à 400V AC-23. Le boîtier offre une protection IP55. le couvercle jaune est équipé d'une poignée rotative rouge et d'un marquage E/S. cadenassable (cadenas non fournis). Il comprend un corps de commutateur Vario 3 pôles V1 sans possibilité de fixation de modules supplémentaires. Le boîtier convient pour un montage en saillie avec fixation par vis. 2 découpes pour presse-étoupes en haut et en bas. couvercle plombable. Il est conforme à la norme CEI 60947-4-1.
Caractéristiques du produit : SCHNEIDER ELECTRIC | Réf : VCFN32GE
| nombre de pôles | 3.0 |
|---|---|
| finition interrupteur général | Oui |
| finition interrupteur de maintenance/réparation | Non |
| finition interrupteur de sécurité | Non |
| finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| finition de l'inverseur | Non |
| tension de fonctionnement normale | 690.0 690.0 V |
| nombre d'interrupteurs | 1.0 |
| nombre de contacts auxiliaires à deux directions | 0.0 |
| puissance de fonctionnement nominale, AC-3, 400 V | 7.5 kW |
| tension de fonctionnement nominale max. Ue en CA | 690.0 V |
| courant permanent nominal (Iu) | 25.0 A |
| type de raccordement du circuit principal | Borne à vis |
| courant permanent nominal, AC-23, 400 V | 21.8 |
| courant permanent nominal, AC-21, 400 V | 25.0 |
| nombre de contacts auxiliaires à fermeture | 0.0 |
| type de construction de l'appareil | Appareil complet installé dans un boîtier |
| intensité de court-circuit nominale conditionnelle Iq | 10.0 kA |
| nombre de contacts auxiliaires à ouverture | 0.0 |
| puissance de fonctionnement nominale, AC-23, 400 V | 11.0 kW |
| courant nominal de courte durée admissible Icw | 0.384 kA |
| puissance de commutation à 400 V | 15.0 kW |
| degré de protection (NEMA) | - |
| largeur en nombre de modules | - |
| commande motorisée en option | Non |
| commande motorisée intégrée | Non |
| déclencheur voltmétrique en option | Non |
| finition de l'élément d'actionnement | Bouton rotatif |
| convient pour montage au sol | Non |
| largeur | 82.5 |
| adapté à une fixation frontale à 4 trous | Non |
| hauteur | 131.0 |
| adapté à une fixation frontale centrale | Non |
| adapté à un montage en distributeur | Non |
| profondeur | 106.0 |
| adapté à un montage intermédiaire | Non |
| couleur de l'élément d'actionnement | Rouge |
| verrouillable | Oui |
| classe de protection (IP), face avant | IP55 |
